Driefasig Victron-systeem in Dordrecht: 11,64 kWp, 30,72 kWh en volledig energieonafhankelijk

Het project

Hoe het is aangepakt

Deze villa in Dordrecht heeft een een plat dak met vijf verschillende dakvlakken — een combinatie die om maatwerk vroeg. In plaats van een standaard hybride omvormer kozen we voor een volledig driefasig Victron-systeem, zodat de woning nooit tegen de grenzen van de eigen stroomvraag aanloopt en zelfs volledig off-grid kan functioneren als het net wegvalt.

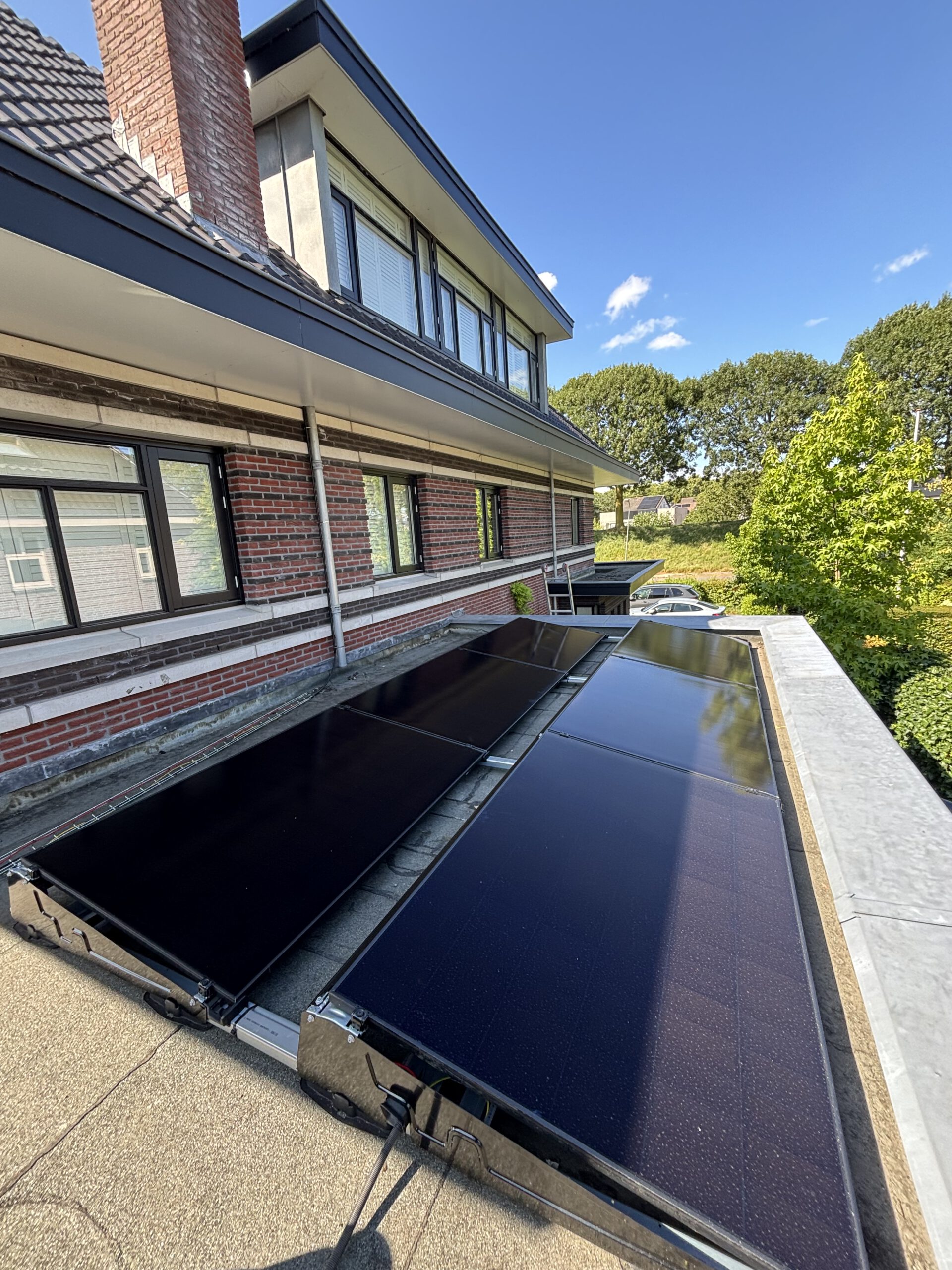

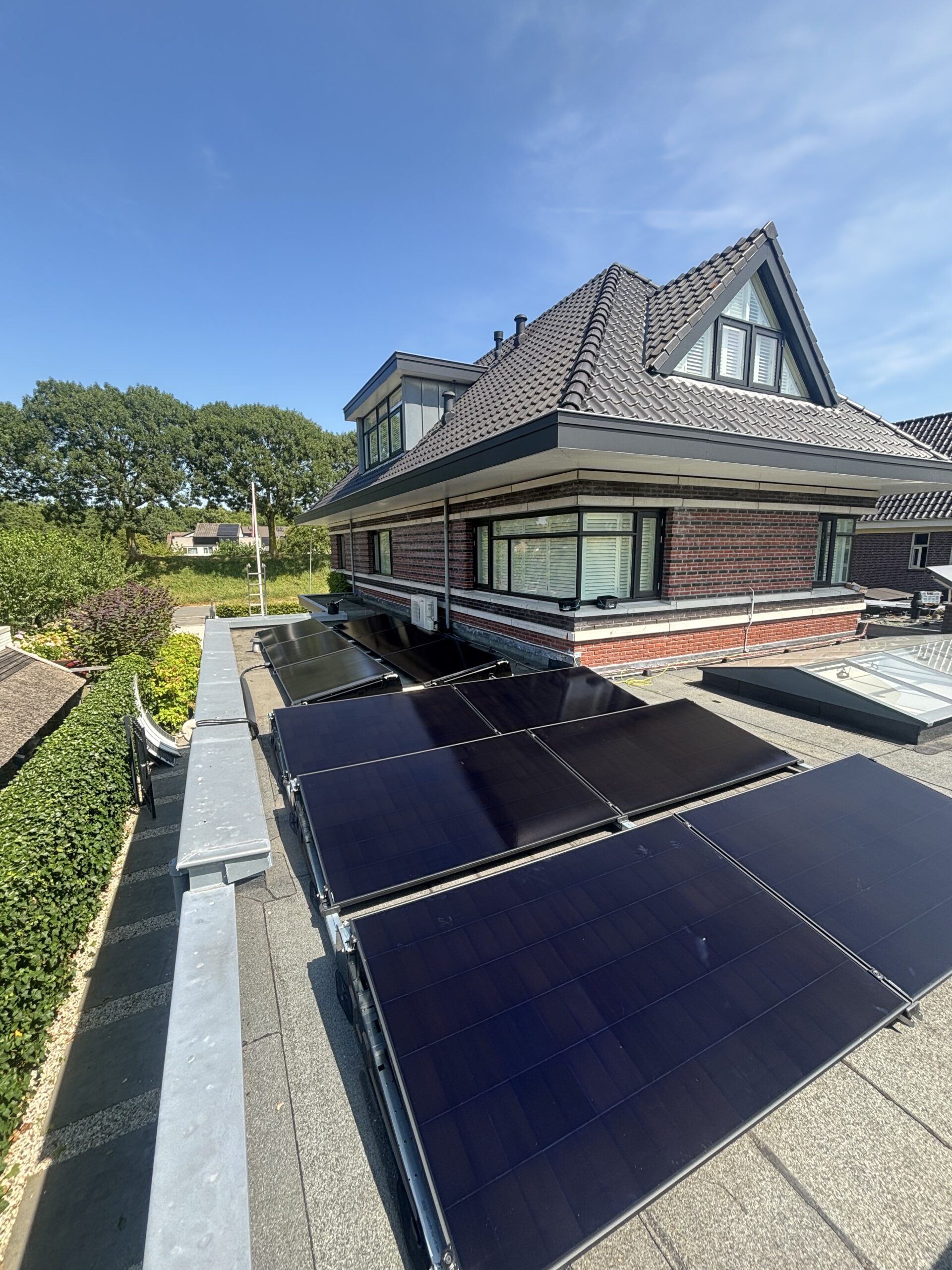

Op het dak liggen 24 Aiko 485Wp Glas-Glas All Black zonnepanelen, bifaciaal uitgevoerd, goed voor 11,64 kWp aan vermogen. Ze zijn verdeeld over de vijf dakvlakken op een onderconstructie die volledig in het zwart is uitgevoerd — achterplaat, zijplaat en klemmen — zodat het geheel strak oogt vanaf de grond.

De panelen zijn opgedeeld in 4 strings van elk 6 panelen en komen samen op een Victron SmartSolar MPPT RS 450/200: een laadregelaar met 4 onafhankelijke trackers, die elke string apart kan optimaliseren. Zo blijft de opbrengst overeind, ook als dakvlakken verschillend georiënteerd zijn of gedeeltelijk in de schaduw liggen.

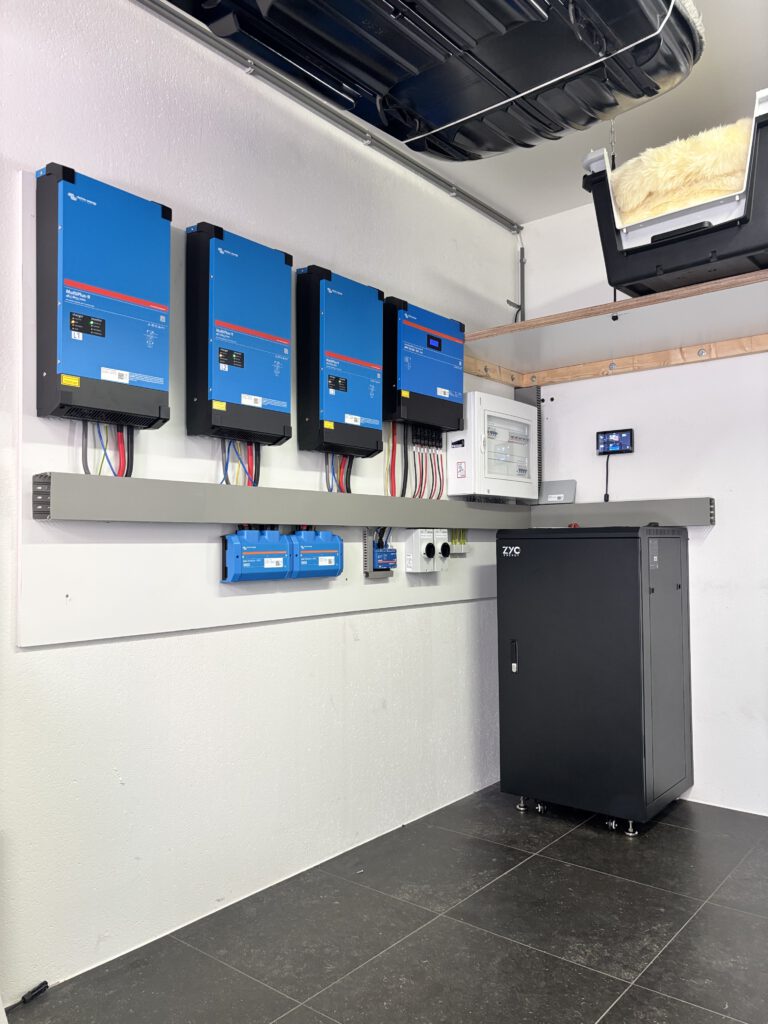

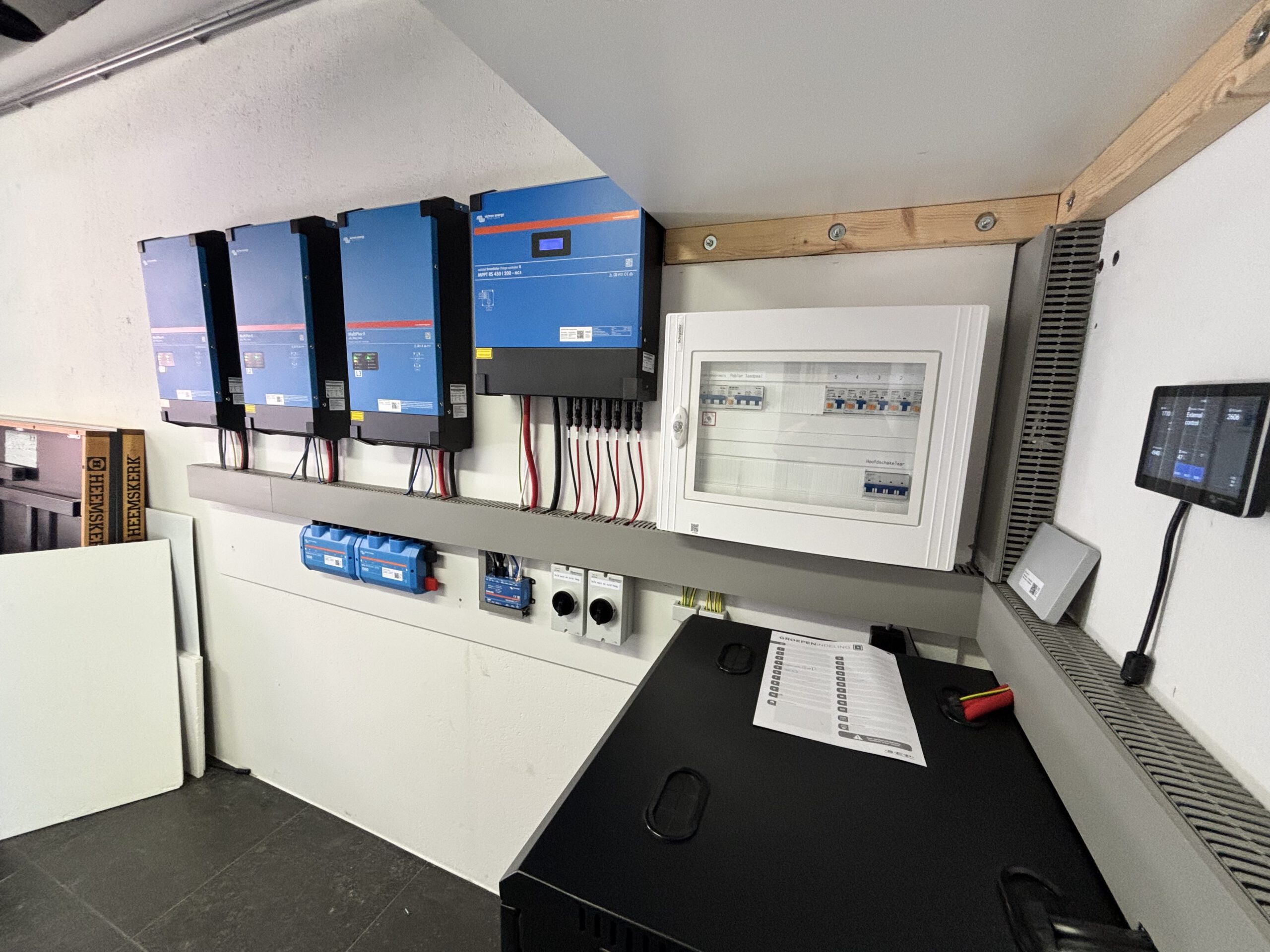

De opgewekte energie komt binnen op een 48V-gelijkstroomsysteem en wordt omgezet door drie Victron MultiPlus-II 48/6500 omvormers — één per fase — samen goed voor 19,5 kW driefasig vermogen en 100A laadvermogen per fase. Een Cerbo GX MK2 met GX Touch-bediening en een aparte energiemeter houden het hele systeem in de gaten en maken het op afstand uitleesbaar.

Voor opslag staan 6 ZYC SIMPO5000 batterijmodules in een gezamenlijk rack, samen 30,72 kWh — ruim voldoende om een groot deel van een dag zelfstandig te draaien, ook zonder zon. Bij de oprit is een Peblar Business Cable 22kW laadpaal aangesloten, met load balancing zodat het laden van de auto nooit ten koste gaat van de rest van het huis.
